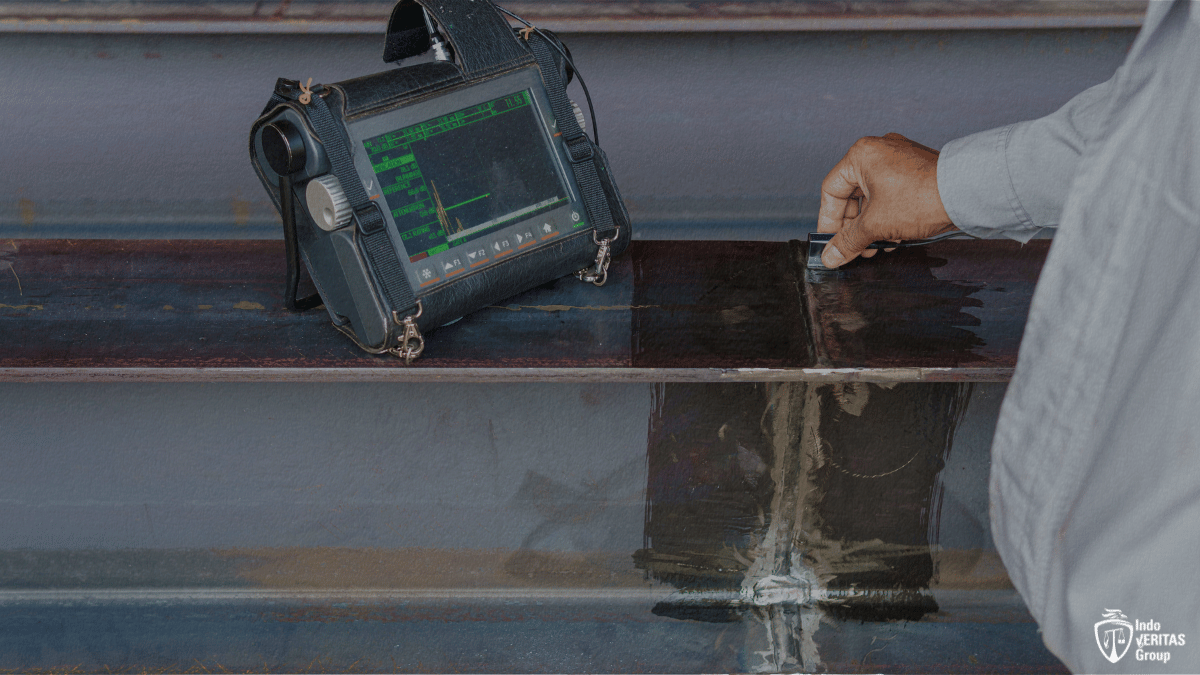

Ultrasonic Testing (UT) adalah metode Non-Destructive Testing (NDT) yang menggunakan gelombang suara berfrekuensi tinggi untuk mendeteksi cacat internal dan mengukur ketebalan material tanpa merusak benda uji.
Dalam industri seperti migas, pembangkit listrik, manufaktur, dan konstruksi baja, cacat internal seperti retakan, porositas, laminasi, atau lack of fusion dapat menurunkan integritas struktur secara signifikan. UT memungkinkan deteksi dini terhadap kondisi tersebut sehingga risiko kegagalan dapat diminimalkan.
Pengertian Ultrasonic Testing (UT)
Ultrasonic Testing adalah metode inspeksi yang memanfaatkan gelombang ultrasonik dengan frekuensi umumnya berada pada rentang 0,5 hingga 20 MHz. Frekuensi ini berada jauh di atas batas pendengaran manusia.
Prinsip kerjanya menyerupai sistem sonar, di mana gelombang suara dikirimkan ke dalam material dan pantulannya dianalisis untuk menentukan keberadaan diskontinuitas internal.
Pada baja karbon, kecepatan rambat gelombang longitudinal berkisar sekitar 5.900 m/s, yang memungkinkan evaluasi posisi cacat berdasarkan waktu tempuh gelombang.
Tujuan Pengujian Ultrasonic Testing
UT digunakan untuk beberapa tujuan utama, antara lain:
- Mendeteksi cacat internal seperti retakan dan inklusi
- Mengukur ketebalan material (thickness measurement)
- Mengevaluasi kualitas sambungan las
- Memantau penipisan dinding akibat korosi
Metode ini memungkinkan evaluasi integritas material tanpa perlu pemotongan atau perusakan komponen.
Jenis Cacat yang Dapat Dideteksi dengan UT
- Cracks – Retakan internal maupun planar defect
- Laminations – Pemisahan lapisan pada plat baja
- Porosity – Rongga udara akibat proses pengecoran atau pengelasan
- Inclusions – Material asing yang terperangkap dalam logam
- Lack of Fusion – Kegagalan penyatuan pada sambungan las
Prinsip Kerja Ultrasonic Testing
1. Pembangkitan Gelombang Ultrasonik
Gelombang ultrasonik dihasilkan oleh kristal piezoelektrik di dalam probe atau transducer. Energi listrik diubah menjadi getaran mekanis yang merambat ke dalam material.
2. Perambatan Gelombang dalam Material
Gelombang merambat melalui material hingga mencapai batas geometri atau diskontinuitas internal. Pada material homogen, gelombang bergerak secara relatif stabil tanpa gangguan.
3. Refleksi dan Penerimaan Sinyal
Ketika gelombang mengenai cacat atau permukaan belakang material, sebagian energi dipantulkan kembali ke transducer. Pantulan ini kemudian diubah menjadi sinyal listrik.
4. Interpretasi Sinyal
Sinyal ditampilkan pada layar instrumen dalam bentuk grafik, umumnya dikenal sebagai A-scan. Jarak waktu antara pulsa awal dan echo menunjukkan posisi atau kedalaman indikasi di dalam material.
Komponen Utama Sistem UT
1. Probe atau Transducer
Perangkat yang menghasilkan dan menerima gelombang ultrasonik. Tersedia dalam berbagai frekuensi dan sudut sesuai kebutuhan inspeksi.
2. Instrumen Ultrasonic
Unit utama yang mengontrol pulsa, mengolah sinyal, dan menampilkan hasil pengujian dalam bentuk visual.
3. Couplant
Cairan perantara seperti gel atau air yang digunakan untuk menghilangkan celah udara antara probe dan permukaan material, sehingga transmisi gelombang dapat berlangsung optimal.
Metode Ultrasonic Testing
1. Straight Beam Testing
Gelombang dikirim tegak lurus (90°) ke dalam material. Umumnya digunakan untuk pengujian laminasi dan pengukuran ketebalan.
2. Angle Beam Testing
Probe dengan sudut tertentu (misalnya 45°, 60°, atau 70°) digunakan untuk inspeksi sambungan las dan deteksi cacat planar.
3. Immersion Testing
Benda uji direndam dalam air yang berfungsi sebagai media transmisi gelombang. Metode ini sering digunakan dalam sistem inspeksi otomatis.
Teknik Ultrasonic Testing Modern
1. Phased Array Ultrasonic Testing (PAUT)
Menggunakan probe multi-elemen yang dapat mengarahkan dan memfokuskan gelombang secara elektronik. Memberikan visualisasi lebih detail dalam bentuk S-scan atau B-scan.
2. Time of Flight Diffraction (TOFD)
Mengukur difraksi gelombang dari ujung retakan untuk menentukan ukuran cacat dengan tingkat akurasi tinggi, terutama pada sambungan las tebal.
Material yang Dapat Diuji
UT efektif untuk berbagai material padat, seperti:
- Baja karbon dan baja paduan
- Aluminium dan logam non-ferrous tertentu
- Pipa dan bejana tekan
- Struktur sambungan las
Material dengan struktur butiran kasar seperti besi tuang atau baja austenitik tertentu dapat memiliki keterbatasan dalam inspeksi UT konvensional.
Kelebihan Ultrasonic Testing
- Mampu mendeteksi cacat internal pada material tebal
- Tidak menggunakan radiasi ionisasi
- Dapat memberikan estimasi kedalaman indikasi
- Hasil tersedia secara langsung (real-time)
Keterbatasan Ultrasonic Testing
- Memerlukan permukaan yang relatif bersih dan rata
- Interpretasi sinyal memerlukan pelatihan khusus
- Kurang efektif pada material dengan struktur sangat kasar
Standar dan Kode yang Digunakan dalam UT
Pelaksanaan Ultrasonic Testing harus mengacu pada standar internasional yang berlaku, di antaranya:
- ASME Boiler and Pressure Vessel Code Section V
- ASTM E164 – Standard Practice for Contact Ultrasonic Testing
- ASTM E114 – Standard Practice for Straight Beam Testing
- ISO 17640 – Ultrasonic Testing of Welds
- ISO 9712 – Qualification and Certification of NDT Personnel
Aplikasi Ultrasonic Testing di Industri
- Inspeksi pipa dan tangki pada industri migas
- Pemeriksaan bejana tekan dan boiler
- Evaluasi kualitas sambungan las konstruksi baja
- Monitoring korosi pada fasilitas pembangkit listrik
Perbandingan UT dengan Metode NDT Lain
- UT vs Radiographic Testing (RT) – RT efektif untuk visualisasi cacat volumetrik, sementara UT unggul dalam deteksi cacat planar dan evaluasi kedalaman.
- UT vs Magnetic Particle Testing (MPT) – MPT terbatas pada cacat permukaan dan dekat permukaan pada material ferromagnetik.
- UT vs Dye Penetrant Testing (DPT) – DPT hanya mendeteksi cacat terbuka di permukaan.
Kapan Ultrasonic Testing Perlu Dilakukan?
UT umumnya dilakukan pada tahap:
- Commissioning – Verifikasi integritas sebelum operasi
- Inspeksi berkala (maintenance) – Monitoring degradasi material
- Pasca pengelasan – Evaluasi kualitas sambungan sebelum diberi beban operasional
Kesimpulan
Ultrasonic Testing (UT) merupakan metode Non-Destructive Testing yang banyak digunakan untuk mendeteksi cacat internal dan mengukur ketebalan material secara akurat tanpa merusak objek uji. Dengan penerapan yang sesuai standar internasional, UT menjadi bagian penting dalam sistem pengendalian kualitas dan keselamatan industri.
Referensi Standar
- ASME Boiler and Pressure Vessel Code Section V
- ASTM E114 & ASTM E164
- ISO 17640: Ultrasonic Testing of Welds
- ISO 9712: Qualification and Certification of NDT Personnel
