Dalam inspeksi industri, kegagalan akibat retak permukaan yang tidak terdeteksi dapat memicu downtime operasional, kerugian finansial, hingga risiko keselamatan kerja. Retak mikro pada material atau sambungan las sering kali sulit dikenali secara kasat mata, namun dapat berkembang menjadi kegagalan struktur jika dibiarkan.
Oleh karena itu, metode Non-Destructive Testing (NDT) seperti Dye Penetrant Testing (DPT) digunakan sebagai bagian dari inspeksi preventif untuk memastikan keandalan material dan kualitas hasil fabrikasi.
Konsep Dasar Dye Penetrant Testing (DPT)
Dye Penetrant Testing (DPT) adalah metode NDT yang digunakan untuk mendeteksi cacat terbuka pada permukaan material, seperti retak halus, porositas, atau cacat las.
Metode ini memanfaatkan cairan penetrant yang mampu masuk ke dalam celah kecil pada permukaan material tanpa merusaknya.
Tujuan Pengujian dengan Metode DPT
Tujuan utama DPT adalah menemukan celah kerusakan sebelum berkembang lebih jauh sehingga dapat dilakukan perbaikan sebelum komponen digunakan dalam kondisi operasional.
Jenis Cacat yang Dapat Dideteksi
DPT efektif mendeteksi cacat permukaan seperti retak mikro, porositas terbuka, lack of fusion, overlap, dan pinhole yang tidak terlihat secara visual biasa.
Prinsip Kerja Dye Penetrant Testing
Mekanisme Kapilaritas
DPT bekerja berdasarkan efek kapilaritas, di mana cairan penetrant meresap ke dalam cacat permukaan akibat gaya tarik permukaan.
Peran Developer
Setelah penetrant berlebih dibersihkan, developer diaplikasikan untuk menarik penetrant yang terjebak kembali ke permukaan sehingga indikasi cacat terlihat jelas.
Visualisasi Indikasi
Indikasi muncul dalam bentuk garis atau titik berwarna yang kemudian dianalisis oleh inspector untuk menentukan tingkat keparahan cacat.
Tahapan Proses Dye Penetrant Testing
1. Pembersihan Awal
Permukaan dibersihkan dari minyak, debu, karat, cat, atau kontaminan lainnya agar penetrant dapat bekerja optimal.
2. Aplikasi Penetrant
Penetrant diaplikasikan dan didiamkan sesuai dwell time agar meresap ke dalam cacat.
3. Pembersihan Penetrant Berlebih
Sisa penetrant dibersihkan tanpa mengangkat penetrant yang telah masuk ke dalam cacat.

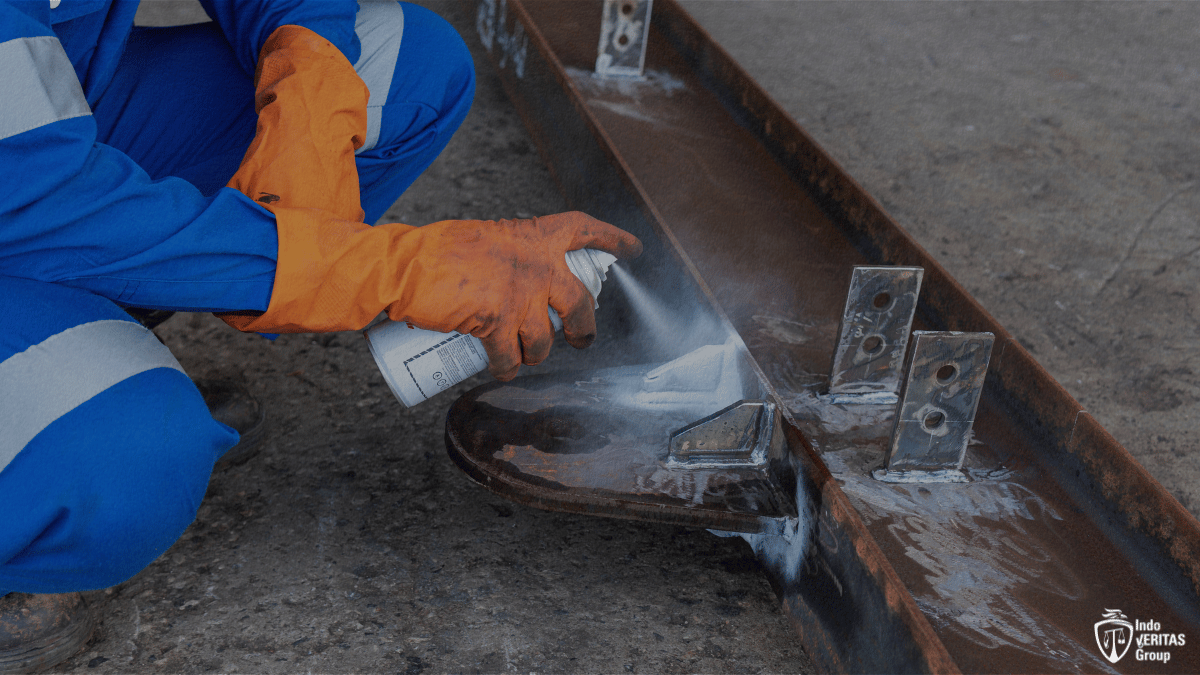

4. Aplikasi Developer
Developer diaplikasikan untuk menarik penetrant keluar sehingga membentuk indikasi visual.
5. Inspeksi dan Evaluasi
Inspector mengevaluasi indikasi berdasarkan standar dan kriteria penerimaan yang berlaku.
Jenis-Jenis Dye Penetrant Testing
Visible Dye Penetrant Testing
Menggunakan penetrant berwarna (umumnya merah) yang dapat dilihat dengan pencahayaan normal.
Fluorescent Dye Penetrant Testing
Menggunakan penetrant fluoresen yang memerlukan sinar UV dan memiliki sensitivitas lebih tinggi.
Kelebihan dan Keterbatasan DPT
Kelebihan
- Mampu mendeteksi retak mikro.
- Proses relatif sederhana.
- Biaya efisien.
Keterbatasan
- Hanya mendeteksi cacat terbuka di permukaan.
- Sangat bergantung pada kebersihan permukaan.
Standar dan Kode
- ASME Section V
- ASTM E1417 / ASTM E165
- ISO 3452
Aplikasi Industri
- Inspeksi pengelasan
- Manufaktur dan fabrikasi logam
- Migas, petrokimia, dan pembangkit listrik
Penutup
Dye Penetrant Testing (DPT) merupakan metode NDT yang efektif untuk mendeteksi cacat permukaan tanpa merusak material. Dengan prosedur terstandar dan personel bersertifikasi, DPT berperan penting dalam menjaga kualitas dan keselamatan operasional di berbagai sektor industri.
Sebagai penyedia layanan inspeksi profesional, Indo Veritas melaksanakan pengujian DPT mengacu pada standar nasional dan internasional, didukung personel NDT bersertifikasi dan peralatan terkalibrasi.
